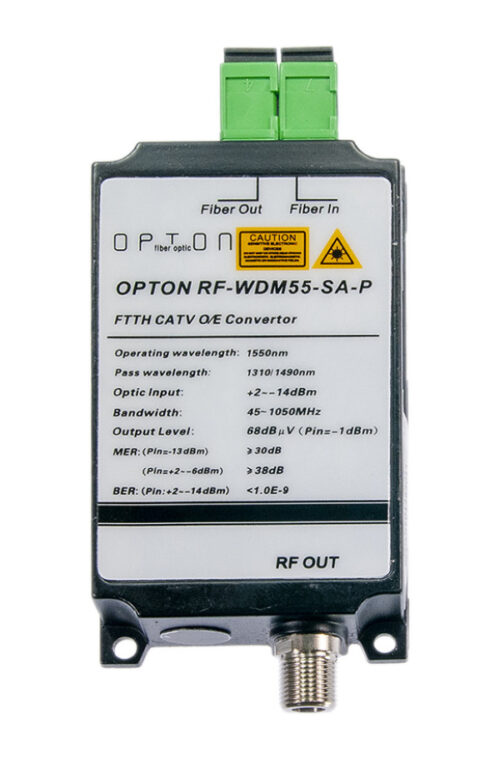

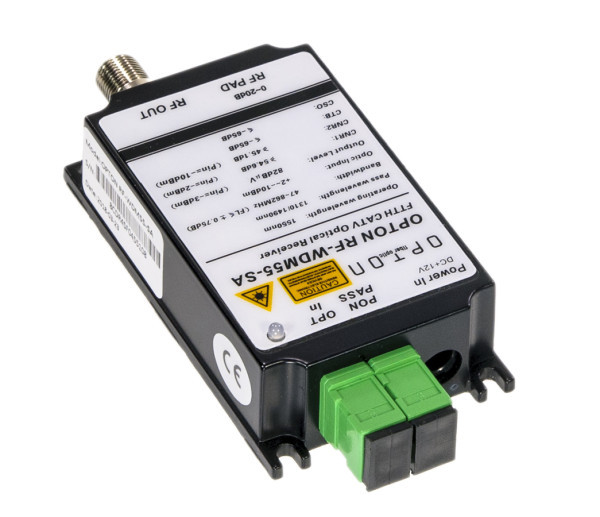

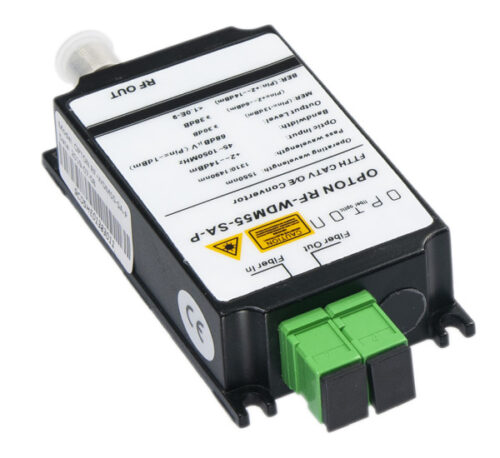

Opton RF-WDM55-SA FTTH CATV Optical Receiver (active converter)
Opton RF-WDM55-SA je aktivni CATV konvertor namenjen za PON mrežu. Može se koristiti i u EPON i GPON tehnologiji. Ima dva SC / APC konektora, jedan OLT / EDFA signal je povezan na jedan konektor i ONU / ONT CPE terminal na drugi. Portove premošćuje signal koji se prenosi kanalima od 1310 i 1490 nm (koje koristi OLT terminal). Sam uređaj radi na talasnoj dužini od 1550 nm i pretvara RF (antenski) signal.
Omogućava povezivanje na CATV bez potrebe za korišćenjem ONT terminala sa RF konektorom.
RF zlazni uređaj emituje širok signal: 47 – 862 MHz. Metalno kućište štiti od uticaja unutrašnjih smetnji, koje dolaze od, na primer, mobilnih telefona. Snaga (nivo) na izlazu je 82 dBμV (Pin -3 dBm sa analognom TV-om, -5 dBm sa digitalnom TV-om). Opseg primljene optičke snage je 2 ~ -10 dBm.
Karakteristike:
- aktivni CATV converter;
- rad u opsegu od 1550 nm;
- prolazne talasne dužine od 1310 i 1490 nm;
- kompatibilnost sa PON tehnologijom;
- RF izlaz: 82 dBμV;
- Opseg 47-862 MHz;
- 12 V DC 0.5 A napajanje
|
CATV talasna dužina |
1550 nm |
|
PON passthrough |
1310 i 1490 nm |
|
Izolacija kanala 1490 i 1550 nm |
≥ 40 dB |
|
Osetljivost |
1310 nm: ≥ 0,85 A/W 1550 nm: ≥ 0,9 A/W |
|
Snaga |
Analog TV (CNR>45dB): 2 ~ -10 dBm Digital TV (MED>29dB): 2 ~ -20 dBm |
|
Return losses |
≥ 55 dB |
|
Konektor
|
SC/APC |
|
Radna frekvencija |
47 – 862 MHz |
|
output level |
52 dBµV Analog TV Pin = -3 dBm Digital TV Pin = -5 dBM |
|
Output level adjusting |
0 – 20 dB MGC |
|
Return losses |
≥ 14 dB |
|
Izlazni otpor |
75 Ω |
|
Broj izlaznih portova |
1 |
|
Tip konektora |
F female |
|
Test kanal |
59 CH (PAL-D) |
|
Analog TV |
|
|
OMI |
3,8% |
|
CNR1 |
≥ 54,6 dB Pin = -2 dBm |
|
CNR2 |
≥ 45,1 dB Pin = -10 dBm |
|
CTB |
≤ -65 dB Pin: 0 ~ -10 dBm |
|
CSO |
≤ -65 dB Pin: 0 ~ -10 dBm |
|
MER |
≥ 38 dB Pin = 2 – 6 dBm ≥ 30 dB Pin = 13 dBm |
|
BER |
< 1.0E-9 dB Pin: 2 ~ -14 dBm |
|
Digital TV |
|
|
OMI |
4,3% |
|
MER |
≥ 36 dB Pin = -15 dBm ≥ 31 dB Pin = -19 dBm |
|
BER |
< 1.0E-9 dB Pin: 2 ~ -20 dBm |
|
Napajanje |
12 V DC 1 A |
|
Maksimalna potrošnja energije |
3 W |
|
Dozvoljena radna temperatura |
od -20 do 55 C |
|
Dozvoljena vlažnost vazduha |
5%-95% bez kondenzacije |
|
Dimenzije |
50x88x22 mm |
